Tibbiy asbob-uskunalar ishlab chiqarishda murakkab geometriya va murosasiz moddiy yaxlitlikning kesishishi loyihalarning muvaffaqiyatli yoki muvaffaqiyatsiz bo'lgan joyidir. CNC ishlov berish va metallga qarshi kalıplama (MIM) o'z o'rniga ega bo'lsa-da, zanglamaydigan po'latdan yasalgan nozik quyma (investitsiya quyish) jarrohlik toifasidagi komponentlar uchun sanoat standarti bo'lib qolmoqda.
Ar-ge muhandislari va xaridlar rahbarlari uchun bu jarayonni tanlash nafaqat metallni shakllantirish-bu biomoslashuv, korroziyaga chidamlilik va uzoq muddatli sterilizatsiya barqarorligini taʼminlash-dir.
"Tibbiy daraja" dan tashqari: Nima uchun material tanlash juda muhim
Materialning buzilishining yuqori narxi
Klinik muhitda "qobiliyatsizlik" shunchaki mexanik tanaffus emas; bu bakteriyalarni o'z ichiga olgan sirt yoki bemorga ionlarni singdiruvchi qotishma. Zanglamaydigan po'latdan yasalgan nozik quyma operatsiya xonasi va avtoklavning jiddiy talablariga javob beradigan yuqori-tozalikdagi qotishmalardan foydalanish imkonini beradi.
Standartlarni dekodlash: ASTM va ISO
"Tibbiy daraja" ni muhokama qilganimizda, biz ASTM F899 (jarrohlik asboblari uchun ishlangan zanglamaydigan po'latlar uchun standart spetsifikatsiya) kabi standartlarga muvofiqlikni nazarda tutamiz. Aniq quyma metallurgiya kimyosi-xususan, uglerod, xrom va nikel darajalari-bu me'yoriy me'yorlarga javob berish uchun qattiq nazorat qilinishini ta'minlaydi.
Nozik quyishning afzalligi: murosasiz murakkablik

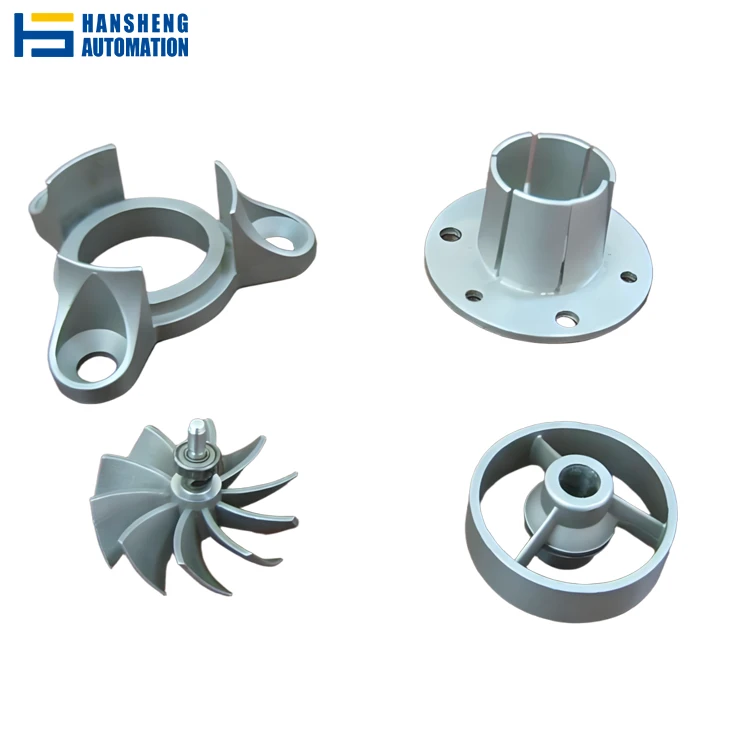

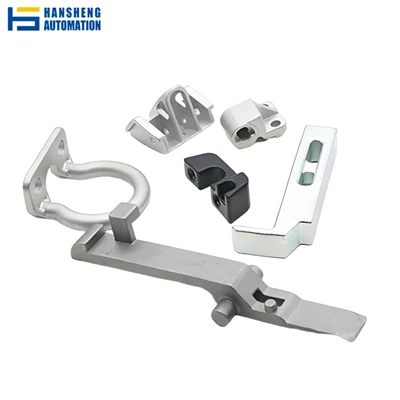

Investitsiyalarni quyish jarayoni (yo'qolgan mum)
Subtractiv ishlab chiqarishdan farqli o'laroq, nozik quyma mum naqshlari atrofida qurilgan keramik qobiqdan foydalanadi. Bu qolipdan chiqqandan so'ng 90-95% bajariladigan "-aniq{2}}shaklga yaqin" komponentlarni ishlab chiqarish imkonini beradi.
Nima uchun u tibbiy qismlar uchun CNC va zarbdan ustun turadi
Chiqindilarni qisqartirish: CNC ishlov berishda jarrohlik blokining 70%-parchalangan chiplarga aylantirilishi mumkin bo'lsa-da, quyish faqat qism va eshik tizimi uchun zarur bo'lgan materialdan foydalanadi.
Konsolidatsiyalangan yig'ilishlar: Quyma sizga uchta ishlov berilgan qismni bitta, choksiz komponentga birlashtirish imkonini beradi, bu esa bo'g'inlar va tikuvlardagi "bakteriyalar ushlagichini" yo'q qiladi-infektsiyani nazorat qilishda muhim omil.
Quyma va metall quyish (MIM)
MIM kichik,{0}}hajmli qismlarda (<100g, >50 ming birlik/yil). Ammo tibbiy asbob-uskunalarning uchta umumiy stsenariysida investitsiyalarni quyish yaxshiroqdir:
Hajmi - MIM kichik komponentlar bilan cheklangan; asboblarni qayta loyihalashsiz kattaroq asboblar va qavslarga tarozi quyish.
Qotishma moslashuvchanligi – MIM tor diapazonda oldindan aralashtirilgan kukunlardan-foydalanadi; quyish har qanday quyilishi mumkin bo'lgan qotishma bilan ishlaydi, shu jumladan ASTM implant markalari uchun maxsus issiqlik.
Kam{0}}to- hajmdagi iqtisod – MIM asboblari va xom ashyo narxi faqat yuqori hajmlarda to'lanadi. Yiliga 500–20 000 birlik uchun investitsiya quyish teng aniqlik bilan kamroq umumiy xarajat beradi.
Tibbiy quyish uchun zanglamaydigan po'latdan yasalgan asosiy navlar
To'g'ri qotishma tanlash MRI muhitida chekka tutilishidan tortib magnit shovqingacha bo'lgan hamma narsaga ta'sir qiladi.
316L (ASTM F138 / F139) - Korroziya bo'yicha mutaxassis
316L 316 ning "past uglerodli" variantidir. Molibden qo'shilishi sho'rlangan muhitda chuqurchalar paydo bo'lishiga ajoyib qarshilik ko'rsatadi. Bu inson tanasi bilan aloqada bo'ladigan implantlar va asboblar uchun oltin standartdir.
17-4PH (AISI 630) - Yuqori kuch va qattiqlik
Suyak arralari, matkaplar yoki qisqichlar-17-4PH kabi o'tkir kesish yoki yuqori momentga chidamlilik-bo'lgan asboblar uchun afzallik beriladi. Bu a
yog'ingarchilik-mexanik mustahkamlik va oksidlanishga chidamlilikning yuqori muvozanatini ta'minlovchi qattiqlashuv darajasi. Texnik taqqoslash: Tibbiy qotishmalar
Texnik taqqoslash: Tibbiy qotishmalar
|
Mulk |
304 zanglamaydigan |
316L zanglamaydigan |
17-4PH zanglamaydigan |
|
ASTM ma'lumotnomasi |
ASTM A351 (CF8) |
ASTM F138 / F139 |
ASTM A564 (H900) |
|
Korroziyaga qarshilik |
O'rtacha |
Yuqori (chuqurlikka chidamli) |
Yuqori |
|
Oddiy qattiqlik |
15-20 HRC |
20-25 HRB |
38-45 HRC |
|
Eng yaxshi dastur |
Kasalxona jihozlari |
Jarrohlik implantlari |
Kesish asboblari / matkaplar |
Qiymatni maksimallashtirishQuymalarga ishlov berish
Keng tarqalgan noto'g'ri tushuncha shundaki, quyma va ishlov berish "yoki/yoki" tanlovdir. Tibbiyot sohasida eng tejamkor qismlar-quyma-va{3}}Mexanik qismlardir.
-Net-shakl samaradorligiga yaqin: Biz murakkab ergonomik tutqich va ichki boʻshliqlarni quyamiz, keyin CNC ishlov berishdan faqat yuqori-aniqlikdagi birlashtiruvchi yuzalar yoki tishli teshiklar uchun foydalanamiz.
Yuzaki tugatish (Ra qiymatlari): Tibbiy qismlar odatda Ra 0,4 dan 0,8 gacha bo'lgan qoplamani talab qiladi. ning kombinatsiyasi orqalianiq quyma, markazdan qochma burilish va elektropolishing yordamida biz-g'ovak bo'lmagan va dezinfektsiyalash oson bo'lgan sirtlarga erishamiz.
Passivatsiya: barcha tibbiy to'qimalar sirtdan erkin temirni olib tashlash uchun limon yoki nitrat kislota passivatsiyasidan o'tishi kerak.
himoya xrom{0}}oksid qatlami.
Haqiqiy-Jahon tibbiy ilovalari
Jarrohlik asboblari: ergonomik "his" va vazn muvozanati juda muhim bo'lgan forseps, igna ushlagichlari va retraktor pichoqlari.
Ortopedik sinovlar: Oxirgi doimiy implant qo'yilishidan oldin o'lchamlarini tekshirish uchun jarrohlar tomonidan qo'llaniladigan vaqtinchalik implantlar.
Diagnostika apparati: magnit bo'lmagan-xususiyatlar talab qiladigan rentgen va KT-ko'rgazmalar uchun-yuqori mustahkamlikdagi strukturaviy qavslar.
Normativ va sifat ko'rsatkichlari
"Arzon" kasting FDA tekshiruvidan o'tmasa qimmatga tushadi. Ishlab chiqaruvchi hamkoringiz quyidagilarga rioya qilishiga ishonch hosil qiling:
ISO 13485
Sifat menejmenti tizimi (QMS) maxsus tibbiy asboblar uchun.
Materialni kuzatish imkoniyati
Har bir quyma po'latning asl issiqlik soniga qarab kuzatilishi kerak.
No-buzuvchi sinov (NDT): X-Nurlar/Rentgenografiya
Ichki gaz g'ovakligini yoki qisqarish nuqsonlarini aniqlash uchun.
Bo'yoqning penetratsion tekshiruvi (DPI)
Yuzaki yoriqlar-yoʻqligiga ishonch hosil qilish uchun patogenlar joylashishi mumkin.
Ishlab chiqarish uchun dizayn (DFM) bo'yicha maslahatlar
Har bir qism uchun -xarajatni-pasaytirish uchun dizayn bosqichida ushbu "doʻkon" tushunchalarini koʻrib chiqing:
Devor qalinligi
Zanglamaydigan qotishmalarda to'g'ri metall oqimini ta'minlash uchun kamida 1,5 mm dan 2,0 mm gacha bo'lgan masofani belgilang.
Qoralama burchaklar
Sarmoyaviy quyma qum quyishdan ko'ra kamroq qoralama talab qilsa-da, 0,5 graduslik burchak mum namunasini olib tashlashni sezilarli darajada yaxshilaydi.
Radiuslar
O'tkir ichki burchaklardan saqlaning. Radiusni qo'shish keramik qolipning va yakuniy qismning strukturaviy yaxlitligini yaxshilaydi.
TSS
Savol: MRI muhitida quyma zanglamaydigan po'latdan foydalanish mumkinmi?
Javob: Ha, lekin sinf tanlash juda muhim. 316L odatda magnit boʻlmagan-, 17-4PH esa magnit. Tasvirlash uskunasiga yaqin joyda ishlatiladigan qismlar uchun 316L ni tavsiya qilamiz.
Savol: Tibbiy kastinglarda "chuqurlik" paydo bo'lishining oldini qanday olish mumkin?
Javob: Boshqariladigan kimyo va to'g'ri passivatsiya orqali. Passiv qatlamni maksimal darajada oshirish uchun biz xrom va molibden darajalari ruxsat etilgan diapazonning yuqori chegarasida bo'lishini ta'minlaymiz.
kuch.
Savol: Tibbiy prototiplar uchun odatda yetkazib berish muddati qancha?
Javob: 3D{1}}bosilgan mum naqshlaridan (Rapid Prototyping) foydalanib, biz 2-3 hafta ichida ishlab metall namunalarini yetkazib berishimiz mumkin, bu esa ilmiy-tadqiqot bosqichida doimiy alyuminiy asboblarga ehtiyojni chetlab o‘tadi.
Savol: ISO 13485 quyma yetkazib beruvchidan nimani talab qiladi va bu nima uchun muhim?
Javob: ISO 13485 materialning kuzatilishini, partiyalarni tekshirish yozuvlarini va rasmiy tuzatish jarayonini talab qiladi. Xarid qilish uchun sertifikat FDA va EI MDR tomonidan nazorat qilinadigan muhitning isboti sifatida qabul qilinadi. Har doim yetkazib beruvchining sertifikat doirasini tasdiqlang - ba'zilari uni faqat ma'lum mahsulot qatorlari uchun saqlaydi.
Savol: Tez prototipdan tasdiqlangan ishlab chiqarishga qayta malakasiz qanday o'tish mumkin?
Javob: Qattiq asboblardan oldin oxirgi geometriyani va qotishmani qulflang. Ishlab chiqarish bilan bir xil qotishma spetsifikatsiyasidan va post{1}}qayta ishlashdan (passivatsiya, NDT) foydalaning. Bu prototip ma'lumotlarini solishtirish mumkin, FDA V&V ni qisqartiradi. PPAP yoki AS9102 FAI bilan ta'minlovchilar kerakli hujjatlarni to'g'ridan-to'g'ri taqdim etishlari mumkin.
Savol: Investitsiya-zanglamaydigan po‘latdan bir martalik{1}}jarrohlik asboblarida foydalanish mumkinmi?
Javob: Ha, lekin iqtisod bir-biridan farq qiladi. Qayta foydalanish uchun quyma avtoklavning chidamliligi asboblarni oqlaydi. Bir martalik-foydalanish uchun, faqat xarajat-yiliga ~20 000 birlikdan yuqori. Agar geometriya shtamplash uchun juda murakkab bo'lsa va MIM devor qalinligi - ga mos kelmasa, quyma g'alaba qozonadi, bu erda geometrik erkinlik asbob narxidan ustun turadi.
Boshqariladigan qotishma kimyosi, murakkab-aniq shakl-geometriya va to‘liq tartibga solinishi kuzatilishini talab qiladigan tibbiy komponentlar uchun zanglamaydigan po‘latdan quyma umumiy egalik qiymati bo‘yicha muqobil jarayonlardan doimiy ravishda ustunlik qiladi -, xususan, 500 dan 50 000 gacha bo‘lgan hajm oralig‘ida MIM asbob-uskunalari va NC.ning oldini olish mumkin bo‘lmagan xarajatlarga aylanadi.
"Yaqin{0}}aniq shakldagi" ishlab chiqarish va maqsadli CNC ishlov berishdan foydalanish orqali ishlab chiqaruvchilar raqobatbardosh xarajat tuzilmasini saqlab qolgan holda yuqori qismlarning ishlashiga erishishlari mumkin.
Tibbiy komponentlar dizaynini texnik ko'rib chiqish kerakmi? Materiallar xususiyatlari va DFM optimallashtirishlarini muhokama qilish uchun muhandislik guruhimiz bilan bog'laning.
