Biz yaponiyalik kashifuji KPS30 tishli smoqchasini, ISO sinfining 5 ta tishli aniqligini ta'minlash uchun (0.1 {{{{{{{{{{{{- 5.0). Seibu M50B Wir - Kossozlik mashinasi va ko'p {{{{{{{{{{{{{{{{{{{{{}} Ultra - ni boshlang (± 0,002mm). Yirik - Miqlab quyish uskunalari 3800x1500x122222222 (± 0,03mm erkin tolnilik bilan) ishlov berish hajmlarini qo'llab-quvvatlaydi. Ushbu poydevor asosida biz CAM indekslari (± 15 arc sekundiga mos keladigan asosiy mahsulotlarni ishlab chiqamiz (Mavzu 10 ga teng yoki 1 ta yoydan past yoki unga teng), stilli rulucters, stilli burilishlar (p0 1 ga teng) va to'lqinli tishli (5-sonligacha). Ushbu mahsulotlar uskunalarni ishlab chiqaruvchilar, oxirgi foydalanuvchi fabrikalari va tamaki qadoqlash va qayta ishlash uskunalari uchun barqaror va ishonchli translyatsion echimlarni ta'minlaydi.

Hanshengning uyg'unlik vositalarining tishlilarning ko'pi doimiy ravishda boqiladi, uning taxalluslari, shuningdek, tor to'lqinli evroga aylanadi, ammo ikki kesish zonalari 180 darajaga teng. Bu shuni anglatadiki, rotatsion aniqlikdagi maydonchalar va yig'ilgan maydonchalar xatolari bekor qilindi, shu bilan yuqori lavozim va aylanish aniqligini ta'minlaydi.

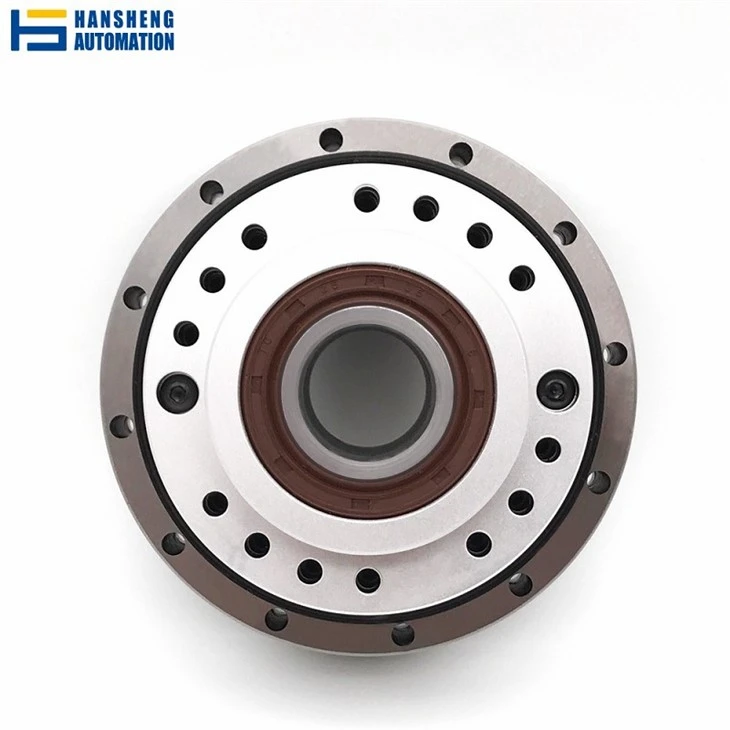

Uchinchisi, birinchisi, birinchisi - ichi bo'sh tur (Shf {{{{{{{{{{{{{- iii). Oxirgi narsa milya - kiritish turi (ShF {{{{{{{{{{-}}}} iv), bu mijozlarning turli ehtiyojlari va dasturlarini qondirishi mumkin. Shimoliy sozlash turi (Shf {{{{{{{{{{}}} i) ixchamlik, yuqori moment sig'imi va yuqori qattiqlik bilan ajralib turadi va to'lqin shakllari generatori avtomatik ravishda ishlatish qulayligi uchun mitingni avtomatik ravishda sozlaydi. Ichi bo'sh tur (Shf {{{{{{{}}} ii) kompakt, yuqori moment sig'imli, qattiqlik va eng katta {{{10} {{10} {- diametri markaziy ochilish tuzilishi bilan tavsiflanadi. Integratsiyalashgan turi (Shf {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{}}}) ixcham dizayni, yuqori moment sig'imi, yuqori qattiqlik va stolli samolyotlarning integratsiya turi bilan ajralib turadi. Milya kirish turi (ShF {{{{-} iv) ixcham dizayni, yuqori moment quvvati, yuqori qattiqlik va koaksial kirish va mahsulot bilan ajralib turadi.

Shf - Men shpindr sozlanishi turini	Ratsion	Kiritish2000r / min (nm)	To'xtatish Start (NM) ni boshlaganda, ruxsat etilgan eng yuqori mobil tort	O'rtacha yuklash momentining maksimal qiymati (nm)	Bir zumda ruxsat beradigan maket (nm)	ISHLAB CHIQARILGAN ISHLAB CHIQARISH TOPLASH (R / min)	ISHLAB CHIQARISh TOP SOFT (R / min)	Orqaga buril	Lifani hayot soati
Shf-14-i	30	3.8	8.6	7.8	16	8000	3500	20 dan kam yoki unga teng	10000
	50	5.1	17	6.6	33			20 dan kam yoki unga teng	10000
	80	7.4	22	10.5	45			10 dan kam yoki teng	15000
	100	7.4	27	10.5	51			10 dan kam yoki teng	15000
Shf-17-i	30	8.4	15.2	11.5	29	7000	3500	20 dan kam yoki unga teng	10000
	50	15.2	32	25	66			20 dan kam yoki unga teng	10000
	80	21	41	26	83			10 dan kam yoki teng	15000
	100	23	52	38	108			10 dan kam yoki teng	10000
Shf-20-i	30	14	26	19	48	6000	3500	20 dan kam yoki unga teng	10000
	50	24	53	32	93			20 dan kam yoki unga teng	10000
	80	32	70	45	121			10 dan kam yoki teng	15000
	100	38	78	47	140			10 dan kam yoki teng	15000
	120	38	83	47	140			10 dan kam yoki teng	15000
Shf-25-i	30	26	48	36	90	5500	3500	20 dan kam yoki unga teng	10000
	50	37	93	52	177			20 dan kam yoki unga teng	10000
	80	60	130	83	242			10 dan kam yoki teng	15000
	100	64	149	103	270			10 dan kam yoki teng	15000
	120	64	159	103	289			10 dan kam yoki teng	15000
	160	64	167	103	298			10 dan kam yoki teng	15000
Shf-32-i	50	72	205	103	363	4500	3500	20 dan kam yoki unga teng	10000
	80	112	289	159	540			10 dan kam yoki teng	15000
	100	130	325	208	635			10 dan kam yoki teng	15000
	120	130	335	205	652			10 dan kam yoki teng	15000

Shf - ii ichi bo'sh tur	Ratsion	Kiritish2000r / min (nm)	To'xtatish Start (NM) ni boshlaganda, ruxsat etilgan eng yuqori mobil tort	O'rtacha yuklash momentining maksimal qiymati (nm)	Bir zumda ruxsat beradigan maket (nm)	ISHLAB CHIQARILGAN ISHLAB CHIQARISH TOPLASH (R / min)	ISHLAB CHIQARISh TOP SOFT (R / min)	Orqaga buril	Lifani hayot soati
Shf-14-II	30	3.8	8.6	7.8	16	8000	3500	20 dan kam yoki unga teng	10000
	50	5.1	17	6.6	33			20 dan kam yoki unga teng	10000
	80	7.4	22	10.5	45			10 dan kam yoki teng	15000
	100	7.4	27	10.5	51			10 dan kam yoki teng	15000
Shf-17-II	30	8.4	15.2	11.5	29	7000	3500	20 dan kam yoki unga teng	10000
	50	15.2	32	25	66			20 dan kam yoki unga teng	10000
	80	21	41	26	83			10 dan kam yoki teng	15000
	100	23	52	38	108			10 dan kam yoki teng	10000
Shf-20-II	30	14	26	19	48	6000	3500	20 dan kam yoki unga teng	10000
	50	24	53	32	93			20 dan kam yoki unga teng	10000
	80	32	70	45	121			10 dan kam yoki teng	15000
	100	38	78	47	140			10 dan kam yoki teng	15000
	120	38	83	47	140			10 dan kam yoki teng	15000
Shf-25-II	30	26	48	36	90	5500	3500	20 dan kam yoki unga teng	10000
	50	37	93	52	177			20 dan kam yoki unga teng	10000
	80	60	130	83	242			10 dan kam yoki teng	15000
	100	64	149	103	270			10 dan kam yoki teng	15000
	120	64	159	103	289			10 dan kam yoki teng	15000
	160	64	167	103	298			10 dan kam yoki teng	15000
Shf-32-II	50	72	205	103	363	4500	3500	20 dan kam yoki unga teng	10000
	80	112	289	159	540			10 dan kam yoki teng	15000
	100	130	325	208	635			10 dan kam yoki teng	15000
	120	130	335	205	652			10 dan kam yoki teng	15000

Shf - III integratsiyalashgan turi	Ratsion	Kiritish2000r / min (nm)	To'xtatish Start (NM) ni boshlaganda, ruxsat etilgan eng yuqori mobil tort	O'rtacha yuklash momentining maksimal qiymati (nm)	Bir zumda ruxsat beradigan maket (nm)	ISHLAB CHIQARILGAN ISHLAB CHIQARISH TOPLASH (R / min)	ISHLAB CHIQARISh TOP SOFT (R / min)	Orqaga buril	Lifani hayot soati
Shf-14-III	30	3.8	8.6	7.8	16	8000	3500	20 dan kam yoki unga teng	10000
	50	5.1	17	6.6	33			20 dan kam yoki unga teng	10000
	80	7.4	22	10.5	45			10 dan kam yoki teng	15000
	100	7.4	27	10.5	51			10 dan kam yoki teng	15000
Shf-17-III	30	8.4	15.2	11.5	29	7000	3500	20 dan kam yoki unga teng	10000
	50	15.2	32	25	66			20 dan kam yoki unga teng	10000
	80	21	41	26	83			10 dan kam yoki teng	15000
	100	23	52	38	108			10 dan kam yoki teng	10000
Shf-20-III	30	14	26	19	48	6000	3500	20 dan kam yoki unga teng	10000
	50	24	53	32	93			20 dan kam yoki unga teng	10000
	80	32	70	45	121			10 dan kam yoki teng	15000
	100	38	78	47	140			10 dan kam yoki teng	15000
	120	38	83	47	140			10 dan kam yoki teng	15000
Shf-25-III	30	26	48	36	90	5500	3500	20 dan kam yoki unga teng	10000
	50	37	93	52	177			20 dan kam yoki unga teng	10000
	80	60	130	83	242			10 dan kam yoki teng	15000
	100	64	149	103	270			10 dan kam yoki teng	15000
	120	64	159	103	289			10 dan kam yoki teng	15000
	160	64	167	103	298			10 dan kam yoki teng	15000
Shf-32-III	50	72	205	103	363	4500	3500	20 dan kam yoki unga teng	10000
	80	112	289	159	540			10 dan kam yoki teng	15000
	100	130	325	208	635			10 dan kam yoki teng	15000
	120	130	335	205	652			10 dan kam yoki teng	15000

Shf - i IV IV IV SHAFT turi	Ratsion	Kiritish2000r / min (nm)	To'xtatish Start (NM) ni boshlaganda, ruxsat etilgan eng yuqori mobil tort	O'rtacha yuklash momentining maksimal qiymati (nm)	Bir zumda ruxsat beradigan maket (nm)	ISHLAB CHIQARILGAN ISHLAB CHIQARISH TOPLASH (R / min)	ISHLAB CHIQARISh TOP SOFT (R / min)	Orqaga buril	Lifani hayot soati
ShF-14-IV	30	3.8	8.6	7.8	16	8000	3500	20 dan kam yoki unga teng	10000
	50	5.1	17	6.6	33			20 dan kam yoki unga teng	10000
	80	7.4	22	10.5	45			10 dan kam yoki teng	15000
	100	7.4	27	10.5	51			10 dan kam yoki teng	15000
Shf-17-IV	30	8.4	15.2	11.5	29	7000	3500	20 dan kam yoki unga teng	10000
	50	15.2	32	25	66			20 dan kam yoki unga teng	10000
	80	21	41	26	83			10 dan kam yoki teng	15000
	100	23	52	38	108			10 dan kam yoki teng	10000
Shf-20-IV	30	14	26	19	48	6000	3500	20 dan kam yoki unga teng	10000
	50	24	53	32	93			20 dan kam yoki unga teng	10000
	80	32	70	45	121			10 dan kam yoki teng	15000
	100	38	78	47	140			10 dan kam yoki teng	15000
	120	38	83	47	140			10 dan kam yoki teng	15000
Shf-25-IV	30	26	48	36	90	5500	3500	20 dan kam yoki unga teng	10000
	50	37	93	52	177			20 dan kam yoki unga teng	10000
	80	60	130	83	242			10 dan kam yoki teng	15000
	100	64	149	103	270			10 dan kam yoki teng	15000
	120	64	159	103	289			10 dan kam yoki teng	15000
	160	64	167	103	298			10 dan kam yoki teng	15000
Shf-32-IV	50	72	205	103	363	4500	3500	20 dan kam yoki unga teng	10000
	80	112	289	159	540			10 dan kam yoki teng	15000
	100	130	325	208	635			10 dan kam yoki teng	15000
	120	130	335	205	652			10 dan kam yoki teng	15000

Savol: Sovg'ab turgan to'lqinli narsa nima?

Javob: Qattiq to'lqinli vitring - bu yuqori - yuqori - yuqori darajadagi suyuqlikning aniqligini aniqlang va uning eng katta afzalliklari va uning eng katta afzalligi shundaki, bu yuqori moment chiqishga imkon beradi. Vitekt qutisi asosan osatator va moslashuvchan tishli buyumlardan iborat bo'lib, ularning o'zaro ta'siri yuqori - aniq harakatga ega.

Savol: Qanday qilib shafqatsiz to'lqinli ishlayapti?

Javob: To'lqinli to'lqinlar osilatorni egiluvchan vitivni siljitish uchun aylantirish orqali ishlaydi. Moslashuvchan tishlilar osilator ichidagi po'lat qonli rulmanlarga ulangan ichki tishlar tomonidan olib boriladi. Esiculor aylanayotgani kabi, moslashuvchan tishli tishlar siqilgan va ba'zi deformatsiyalar, bu chiqish milni kirish milidan ko'ra boshqa aylanish tezligini keltirib chiqaradi.

Savol: Boshqa turdagi vites qutisiga qarshi turuvchi to'lqinlarning afzalliklari qanday?

Javob: To'lqinli to'lqinlar yuqori ishlab chiqarish momentiga va boshqa turlarga qaraganda aniqroq. Chiqarish jihozlari bilan almashish qobiliyati va juda past teskari harakatda erishish qobiliyati yuqori rotatsion aniqlikni talab qiladigan arizalar uchun ideal qiladi.
